Kent u het basisprincipe van de temperatuurmeting van de thermokoppel?

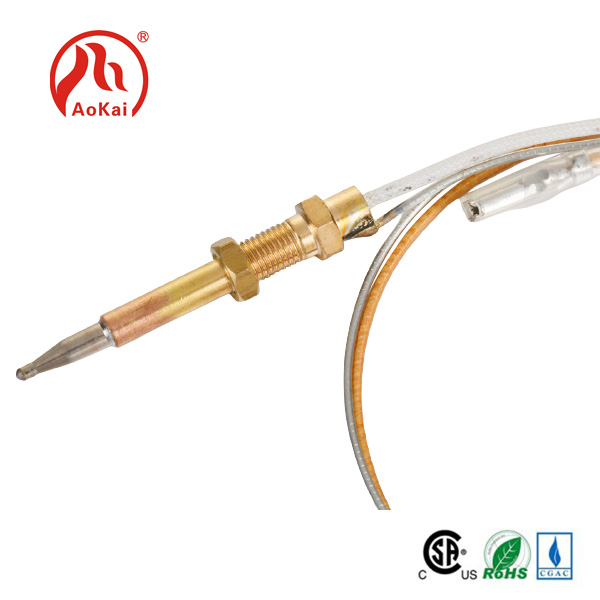

Het onderzoek en de ontwikkeling van een groot deel van de apparatuur van de best verkochte temperatuurverwervingsmodule op de markt is gebaseerd op het principe van thermokoppeltechnologie.Thermokoppelis een temperatuurdetectie -element en een primair instrument dat direct de temperatuur meet en het temperatuursignaal omzet in een thermo -elektrisch potentiaalsignaal, dat vervolgens wordt omgezet in de temperatuur van het gemeten medium door een elektrisch instrument.

Het basisprincipe van de temperatuurmeting van de thermokoppel is dat twee geleiders van verschillende materialen een gesloten lus vormen. Wanneer er aan beide uiteinden een temperatuurgradiënt is, gaat een stroom door de lus. Op dit moment is er een thermo-elektrisch potentieel tussen de twee uiteinden, wat het zogenaamde Seebeck-effect is.

De twee homogene geleiders van verschillende componenten zijn thermokoppels. Het uiteinde met een hogere temperatuur is het werkende uiteinde en het uiteinde met een lagere temperatuur is het vrije uiteinde. Het vrije uiteinde bevindt zich meestal op een constante temperatuur. Volgens de functionele relatie tussen thermo -elektrisch potentieel en temperatuur wordt een thermokoppel afstuderen tabel gemaakt; De afstudeertabel wordt verkregen wanneer de temperatuur van het vrije uiteinde 0 ℃ is. Verschillende thermokoppels hebben verschillende afstudeertafels.

Wanneer een derde metalen materiaal is verbonden met dethermokoppelLoop, zolang de temperatuur van de twee juncties van het materiaal hetzelfde is, blijft het thermo -elektrische potentiaal dat wordt gegenereerd door het thermokoppel ongewijzigd, dat wil zeggen dat het niet zal worden beïnvloed door het derde metaal dat op de lus is verbonden. Daarom kan bij het meten van de temperatuur van het thermokoppel een meetinstrument worden aangesloten. Na het meten van het thermo -elektrische potentieel kan de temperatuur van het gemeten medium bekend zijn. Het thermokoppel letst twee geleiders of halfgeleiders A en B van verschillende materialen om een gesloten lus te vormen.

Wanneer twee geleiders van verschillende componenten aan beide uiteinden zijn verbonden om een lus te vormen, wanneer de temperatuur van de kruising anders is, wordt een elektromotorische kracht in de lus gegenereerd. Dit fenomeen wordt het thermo -elektrische effect genoemd en deze elektromotorische kracht wordt het thermo -elektrische potentieel genoemd.ThermokoppelsGebruik dit principe om de temperatuur te meten. Onder hen wordt het einde dat direct wordt gebruikt om de temperatuur van het medium te meten het werkende uiteinde genoemd en het andere uiteinde wordt het koude uiteinde genoemd; Het koude uiteinde is verbonden met het display -instrument of het bijpassende instrument en het display -instrument geeft het thermo -elektrische potentieel aan dat wordt gegenereerd door het thermokoppel. Thermokoppel is eigenlijk een energieomvormer die warmte -energie omzet in elektrische energie en het gegenereerde thermo -elektrische potentieel gebruikt om de temperatuur te meten. Voor het thermo -elektrische potentieel van thermokoppel moeten verschillende problemen worden opgemerkt.

1. Het thermo -elektrische potentieel van thermokoppel is het verschil van de temperatuurfunctie aan beide uiteinden van het thermokoppel, niet de functie van het temperatuurverschil aan beide uiteinden van het thermokoppel;

2. De grootte van het thermo -elektrische potentiaal dat wordt gegenereerd door het thermokoppel heeft niets te maken met de lengte en diameter van het thermokoppel wanneer het materiaal van het thermokoppel uniform is, maar alleen met de samenstelling van het thermokoppelmateriaal en het temperatuurverschil aan beide uiteinden;

3. Wanneer de materiaalsamenstelling van de twee thermokoppel draden van het thermokoppel wordt bepaald, is de grootte van de thermo -elektrische potentiaal van het thermokoppel alleen gerelateerd aan het temperatuurverschil van het thermokoppel; Als de temperatuur van het koude uiteinde van het thermokoppel constant wordt gehouden, is het thermo-elektrische potentieel van het thermokoppel slechts een enkele gewaardeerde functie van de werkende eindtemperatuur.
